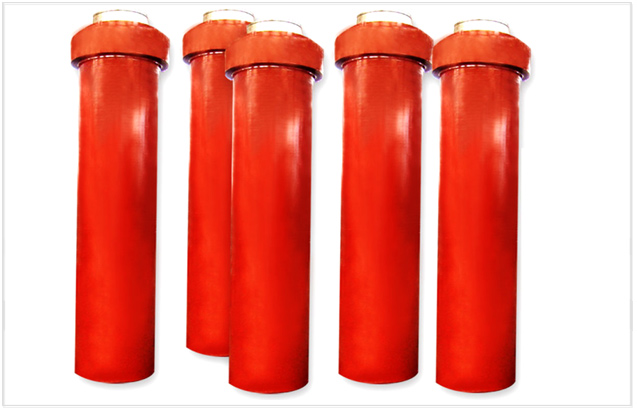

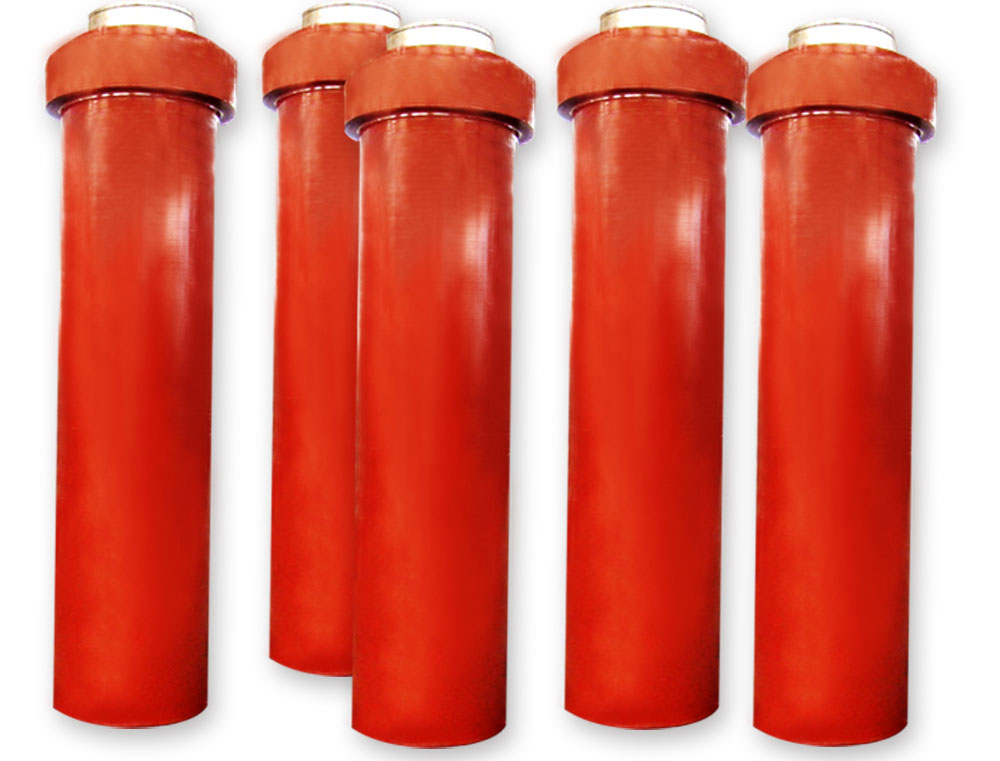

YZG系列木業壓機柱塞大型油缸　　 [1]　[2]

φ520

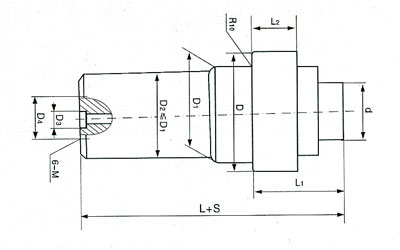

※安裝外型圖：

注：1、上置式油口固定螺栓孔及柱塞端面聯接，定貨時另行商定。 　　2、小型柱塞大型油缸進油口位置可由用戶自定。 　　3、D1為柱塞缸安裝定位尺寸；缸體外徑D2≤D1

※規格/技術參數

d	D	D1	D2	D3×深	D4	L	L1	L2	6-M
100			φ140	-	M27×2				-
125			φ180	-	M27×2				-
140	φ310	φ210	φ194	-	M27×2	300	140	70	-
160	φ360	φ230	φ230	-	M33×2	320	140	70	-
180	φ360	φ260	φ260	-	M33×2	350	165	80	-
200	φ380	φ280	φ280	-	M42×2	375	165	80	-
220	φ400	φ310	φ310	-	M42×2	400	185	100	-
230	φ410	φ310	φ310	-	M42×2	410	185	100	-
240	φ420	φ340	φ340	φ54×5	φ120	430	185	100	M16
250	φ460	φ350	φ350	φ54×5	φ120	430	220	110	M16
260	φ505	φ360	φ360	φ54×5	φ120	440	260	135	M16
280	φ520	φ395	φ395	φ54×5	φ120	460	280	135	M16
300	φ540	φ410	φ410	φ54×5	φ120	460	280	160	M16
320	φ570	φ440	φ440	φ54×5	φ120	475	285	200	M16
340	φ590	φ465	φ465	φ66.5×5	φ136	520	300	200	M24
360	φ610	φ500	φ500	φ66.5×5	φ136	630	330	200	M24
400	φ680	φ570	φ570	φ66.5×5	φ136	690	330	200	M24
420	φ735	φ612	φ612	φ70×5	φ140	700	380	250	M24
460	φ790	φ660	φ660	φ70×5	φ140	710	380	270	M24
520	φ900	φ730	φ730	φ80×5	φ160	800	495	270	M24
