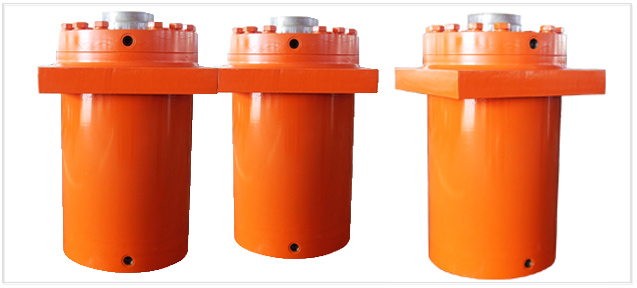

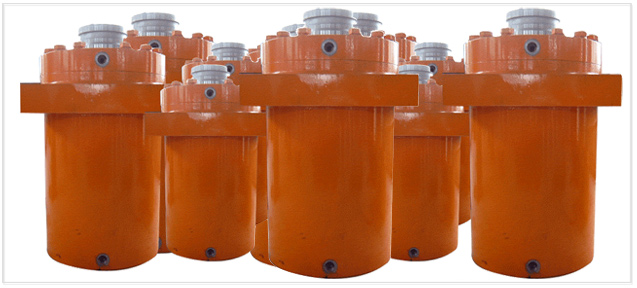

| ★產品展示——大型油缸系列 （注：缸徑和行程可根據客戶的要求設計制作） |
| |
|
| |
本系列液壓缸是由14種缸徑，分別按兩種速比組成28種規格的單活塞雙作用差動大型油缸。另外缸規格∕技術參數頭法蘭、中間軸銷和底座安裝三種還可作成雙活塞雙作用等速大型油缸，再加上有無緩沖與上述28種規格組成384個品種。其安裝形式和尺寸符合德國鋼廠和ISO3320標準，特別適合環境惡劣、重載的工作狀態。廣泛應用于鋼鐵、鑄造、鍛造及機械制造等工業部門。
工作條件：工作壓力MPa：25、35 工作介質：礦物油、磷酸油和水－乙二醇無桿腔
工作溫度℃：－30～＋100 介質粘度cst:2.8～380
速度m/s：0.5（采用特殊密封可達到15）
※型號選擇：
CD 25 E D/d ?
CD -種類：CD=差動缸；CG=等速缸
25 -工作壓力：250=25MPa；350=35MPa
E -安裝形式：A=尾部單耳環帶襯套；B=尾部單耳環帶關節軸承；C=前法蘭；D=后法蘭；E=中間軸銷；F=底座
D/d -缸徑/杠徑（詳見下表）
S -行程
A -缸頭、缸底連接方式：A=兩端均以螺紋連接；B=缸頭螺紋連接、缸底焊接（D≤100）
10 -系列號：10=10系列；10～19系列尺寸相同
02 -接口：01=英制螺紋；02=公制螺紋
C -活塞桿材質：C=45鋼表面鍍硬鉻；H=50鋼表面鍍硬鉻；L=1Cr17Ni2鋼表面鍍硬鉻
G -活塞桿螺紋：G=用于耳環GA、GAK及SA的螺紋；A=用于GAS耳環的螺紋
U -緩沖：U=無緩沖；D=帶緩沖
M -油介質：M=礦物油,丁晴橡膠密封；V=磷酸酯氟橡膠密封
T -密封結構：T=滑動環組合密封；A=V型密封圈組

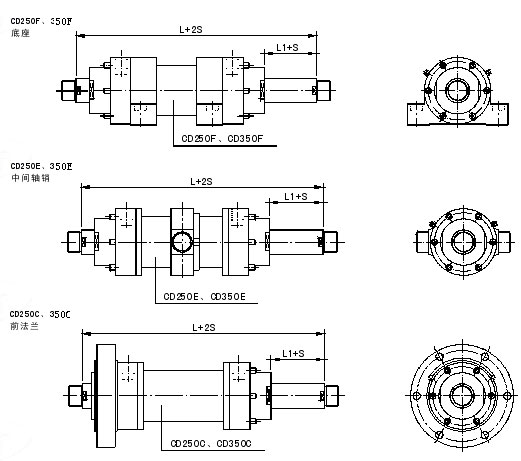

| ※CD250C、CD350C系列差動重載液壓缸外形尺寸： |

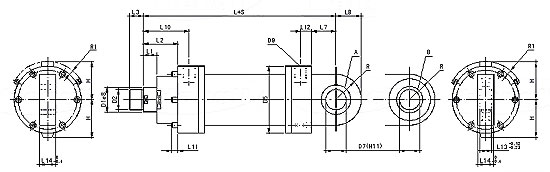

CD350A
尾部單耳環帶滑動軸承 |
CD350B
尾部單耳環帶聯節軸承 |
 |
| ※CG250C、CG350C系列等速重載液壓缸外形尺寸： |
|

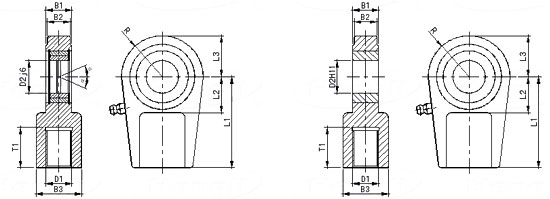

| ※CD250、CG250、CD350、CG350系列重載液壓缸附件外形尺寸： |
|
|
|
|
|
|
|
