JB180×300-S |

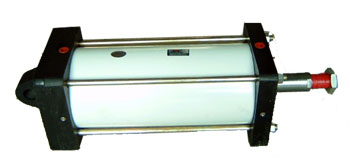

| JB系列氣缸是冶金設備用氣缸，即一體部標準氣缸，符合JB1444－1448標準，是一種帶緩沖裝置的重型氣缸。工作介質為經凈化處理的含油霧壓縮空氣。 |
|
| 標注說明：JB①-②-③ |
| |
①氣缸內徑②氣缸行程③氣缸安裝形式:無記號:基本型(相當于JB1444-74)f:前法蘭式 |
| |
(相當于JB1447-74)F:后法蘭式(相當于JB1446-74)G:腳架式(相當于JB1446-74)B:中間擺軸式 |
| |
(相當于JB1445-74)S:尾部懸掛式(相當于JB1448-74) |
| 基本參數 |
| |
氣缸內徑
（mm) |
行程范圍
(mm) |
工作壓力范圍
(MPa) |
周圍介質溫度
（℃） |
理論作用力（N）
（壓力為0.4MPa時計算） |
推力 |
拉力 |
φ80 |
60～800 |
0.15～0.8 |
-10～80 |
2000 |
1700 |
φ100 |
60～800 |
0.15～0.8 |
3150 |
2850 |
φ125 |
80～2000 |
0.1～0.8 |
4900 |
4400 |
φ160 |
80～2000 |
0.1～0.8 |
8050 |
7500 |
φ180 |
100～2500 |
0.1～0.8 |
10200 |
9400 |
φ200 |
100～2500 |
0.1～0.8 |
12600 |
11800 |
φ250 |
125～2500 |
0.1～0.8 |
19600 |
18100 |
φ320 |
125～2500 |
0.1～0.8 |
32150 |
29600 |
φ400 |
125～2500 |
0.1～0.8 |
50300 |
47700 |
|
