產品展示

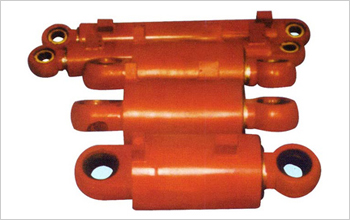

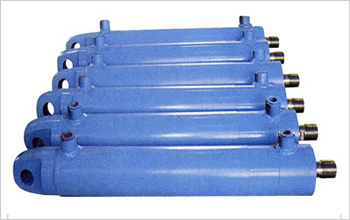

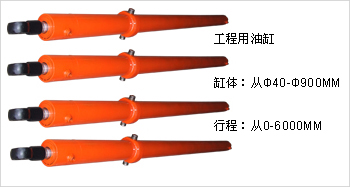

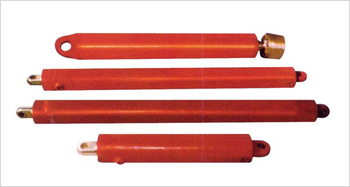

HSG系列工程液壓缸









※型號選擇
HSG - L - 01 -  D/d × 100 -E 2 5 0 1  。
HSG-雙作用單桿活塞式液壓缸。
L-缸蓋連接方式:L=螺紋式(缸徑≤Φ80);K=卡鍵式(缸徑≥Φ80)。
01 –設計序號。
D/d –缸徑mm/活塞桿徑mm。
100-液壓缸行程。
E -壓力等級16MPa。
2 –缸頭、缸筒連接方式:1=缸頭耳環帶襯套;2=缸頭恥環帶關節軸承;3=鉸軸(用于缸徑≥Φ80卡鍵式連接);4=端部法蘭(用于缸徑≥Φ80卡鍵式連接);5=中部法蘭(用于缸徑≥Φ80卡鍵式連接)。
5 –活塞桿端連接方式代號:1=桿端外螺紋;2=桿端內螺紋(缸徑≥63);3=桿端外螺紋桿頭耳環帶襯套;4=桿端內螺紋桿頭耳環帶襯套(缸徑≥63);5=桿端外螺紋桿頭耳環帶關節軸承;6=桿端內螺紋桿頭耳環帶關節軸承(缸徑≥63);7=整體式活塞桿耳環帶襯套(缸徑=40、50);8=整體式活塞桿耳環帶關節軸承(缸徑=40、50)。
0-緩沖部位代號:0=不帶緩沖;1=兩端帶緩沖;2=缸頭端帶緩沖;3=桿頭端帶緩沖。
1 –油口連接方式代號:1=內螺紋。
L1-活塞桿端連接方式代號:L1=桿端外螺紋;L2=桿端外螺紋▲
O –工作介質代號:O=機油、液壓油;W=高水基(乳化液)。
注:型號說明中凡標有▲的目前均按非標處理。

※基本參數

型號 公稱壓力PMa 缸徑D(mm) Ψ=1.33 Ψ=1.46 Ψ=2 小行程S(mm) Ψ=1.46
桿徑d(mm) 行程S(mm) 桿徑d(mm) 行程S(mm) 桿徑d(mm) 行程S(mm) 推力(N) 拉力(N)
HSGL01-40/dE
16
40 20 320 22 400 25 480 - 20090 14020
HSGL01-50/dE 50 25 400 28 500 32 600 - 31400 21550
HSGL01-63/dE 63 32 500 35 630 45 750 - 49870 34480
HSGL01-80/dE 80 40 640 45 800 55 950 - 49870 54980
HSGL01-80/dE 80 40 640 45 800 - - 30 80420 54980
HSGL01-90/dE 90 45 720 50 900 63 1080 40 101790 70360
HSGL01-100/dE 100 50 800 55 1000 70 1200 40 125660 87650
HSGL01-110/dE 110 55 880 63 1100 80 1320 45 152050 102180
HSGL01-125/dE 125 63 1000 70 1250 90 1500 35 196350 134770
HSGL01-140/dE 140 70 1120 80 1400 100 1680 50 246300 165880
HSGL01-150/dE 150 75 1200 85 1500 105 1800 55 282600 191850
HSGL01-160/dE 160 80 1280 90 1600 110 1900 45 321700 219910
HSGL01-180/dE 180 90 1450 100 1800 125 2150 45 407150 281500
HSGL01-200/dE 200 100 1600 110 2000 140 2400 50 502660 350600
HSGL01-220/dE 220 110 1760 125 2200 160 2640 60 608200 411860
HSGL01-250/dE 250 125 2000 140 2500 180 3000 60 785600 539100

 注:1.速比Ψ為活塞腔有效面積與活塞桿腔有效面積之比。
   2.行程原則上是:Ψ=1.33時,S=8D;Ψ=1.45時,S=10D;Ψ=2時,S=12D;(D為缸徑)。
   3.小行程不包括缸頭、缸筒連接方式為鉸軸及中部法蘭型。
